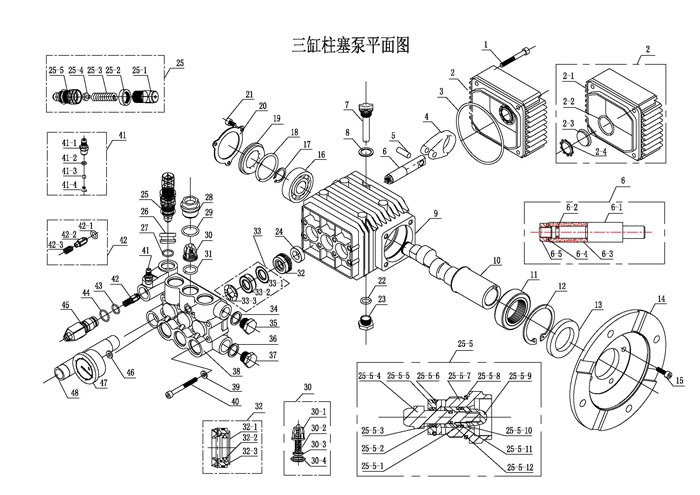

Service三缸柱塞泵平面图

三缸柱塞泵零件明细表
序号	名称	型号规格	数量/台	序号	名称	型号规格	数量/台
1	内六角螺钉	M6*50	4	25–5–8	O型圈	17*1.8	1
2	后盖组件		1	25–5–9	盖型螺母	M5	1
2–1	后盖		1	25–5–10	调压阀芯		1
2–2	O型圈	28*2.4	1	25–5–11	挡圈		1
2–3	油窗		1	25–5–12	O型圈	3.55*1.8	1
2–4	油窗压圈		1	26	调压阀座		1
3	O型圈	95*3.1	1	27	O型圈	8*1.8	1
4	连杆		3	28	进出水阀闷头		6
5	柱塞销		3	29	O型圈	20*2.65	6
6	柱塞组件		3	30	进出水阀组件		6
6–1	柱塞芯		3	30–1	进出水阀罩		6
6–2	O型圈	7.1*1.8	3	30–2	进出水阀弹簧		6
6–3	陶瓷柱塞	φ18	3	30–3	进出水阀片		6
6–4	铜垫片		3	30–4	进出水阀座		6
6–5	柱塞螺母		3	31	O型圈	17*2.65	6
7	油尺		1	32	密封圈座组件		3
8	O型圈	13.2*1.8	1	32–1	密封圈座		3
9	箱体		1	32–2	副密封圈	18255.5	3
10	偏心轴	φ24*12	1	32–3	O型圈	26.5*1.8	3
11	滚针轴承组件		1	33	密封圈	18289.75	3
12	孔用挡圈62	φ62	1	33–1	平垫片		3
13	旋转油封		1	33–2	主密封圈		3
14	连接法兰		1	33–3	密封压环		1
15	内六角螺钉	M6*20	4	34	高压闷头垫圈		1
16	深沟球轴承	304	1	35	高压闷头		1
17	轴用挡圈20	φ20	1	36	低压闷头垫圈		1
18	O型圈	43.7*3.55	1	37	低压闷头		1
19	闷盖		1	38	铜泵体		1
20	闷盖压圈		1	39	弹簧垫片	φ6	6
21	内六角螺钉	M5*10	3	40	内六角螺钉	M6*55	6
22	O型圈	11.8*2.65	1	41	混药接头组件		1
23	放油塞		1	41–1	混药接头		1
24	往复油封		3	41–2	O型圈	4*1.8	1
25	调压阀组件		1	41–3	不锈钢钢球	φ5.5	1
25–1	调压帽		1	41–4	混药弹簧		1
25–2	调压锁定螺母		1	42	单向阀组件		1
25–3	调压弹簧		1	42–1	O型圈	9*2.4	1
25–4	调压弹簧托		1	42–2	单向阀芯		1
25–5	调压阀芯组件		1	42–3	单向阀弹簧		1
25–5–1	O型圈	7.1*1.8	1	43	O型圈	12.5*1.8	1
25–5–2	O型圈	6*1.8	1	44	O型圈	16*1.8	1
25–5–3	挡圈		1	45	射流体		1
25–5–4	调压阀门		1	46	压力表垫圈		1
25–5–5	调压固定垫		1	47	压力表		1
25–5–6	O型圈	14*1.8	1	48	进水管		1
25–5–7	调压固定座		1
